No.PD20260205-0004 ドレインフランジの事例

概要

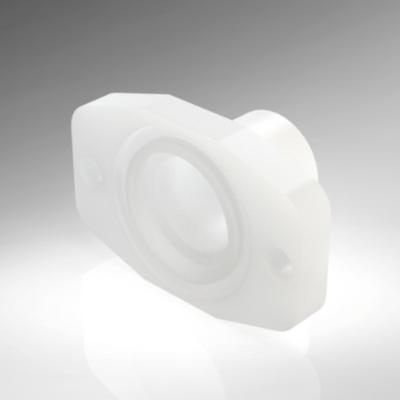

この加工品は、装置内部の排液ラインに接続するためのPTFE製ドレインフランジです。薬液や純水を扱う設備では、耐薬品性・非汚染性・耐熱性が求められるため、接液部品としてPTFEが広く使用されています。

本品はOリング溝を備えた異形フランジ構造となっており、シール部の面粗さや寸法精度が重要となります。特に、Oリング溝部はRa1.6指定のため、PTFEの柔らかい特性を考慮し、切削条件を最適化した加工が必要です。素材にはPTFEスリーブ（パイプ材）を用い、肉厚や形状に合わせて内外径を切削することで、安定したシール機能を確保しています。

Quick Value™では、このようなフランジ類やシール部品など、精度を要するPTFE切削加工品についても、図面アップロードによる即時見積もりが可能です。
