エンプラの加工と成形の基礎。設計者が押さえるべきポイント。

エンジニアリングプラスチック（エンプラ）は、汎用プラスチックよりも高強度・高耐熱で、機械部品などで金属の代替材料として使用される高性能樹脂の総称です。一般に100℃以上の耐熱性を持つものが多く（150℃以上のものはスーパーエンプラと呼ばれます）、高い機械強度や耐摩耗性、軽量性、耐薬品性などの特長を備えています。エンプラは金属に匹敵する強度を持ちながら軽量で、錆びずに薬品にも強いという利点があり、自動車・電気電子・機械部品など幅広い産業で需要が高まっています。

代表的なエンプラ材料の特性や加工上のポイント、製品設計者が押さえるべき重要事項を項目ごとに詳しく解説します。

強度・耐熱性・摺動性など特徴を考慮

エンプラには様々な種類があり、それぞれ強度・耐熱性・摩擦特性などに特徴があります。製品の用途や求められる性能に応じて最適な材料を選定することが重要です。代表的なエンプラ材料とその特性・用途をまとめます。

POM（ポリアセタール）｜滑らかで摩擦が少ない

自己潤滑性に優れ、金属のように滑らかで摩擦が少ない材料です。繰り返し荷重に強く耐疲労性も高いので、ギアやベアリング、ファスナーなど摩擦や往復運動のある部品に適しています。寸法安定性・耐摩耗性に優れるため、高精度な摺動部品によく用いられます。成形時の収縮率は約2%とやや大きめなので、金型設計で補正が必要です。

PA（ポリアミド、ナイロン）｜機械的強度と耐摩耗性を持つ

非常に高い機械的強度と耐摩耗性を持つ材料です。摩擦に強く、歯車やカム、ベアリングなど機械的負荷のかかる部品に適しています。

ただし、吸湿性が高く、環境湿度によって数％寸法が膨張するため、寸法精度が求められる用途では注意が必要です。ナイロン樹脂は吸湿による強度低下や寸法変化が課題となる場合もあるため、必要に応じてガラス繊維強化グレード（GFナイロン）を選ぶことで剛性や寸法安定性を高めることができます。

PC（ポリカーボネート）｜透明性が高く耐衝撃性がある

高い透明性と耐衝撃性を併せ持つ材料で、光学レンズや保護カバーなど透明性・靭性が求められる部品に使われます。成形性が良く、薄肉形状や複雑形状にも対応しやすいことも特長です。

一方で成形条件による収縮ムラが大きい傾向があり、射出成形時のゲート位置や冷却によって寸法ばらつきや内在応力が生じやすい点に留意が必要です。高い寸法精度や光学特性が要求される場合、金型温度の適切な管理やアニール処理による残留応力除去などの対策が有効です。

PBT（ポリブチレンテレフタレート）｜バランスが優れた樹脂

結晶性のエンプラで、耐熱性・機械強度・耐薬品性・寸法安定性のバランスに優れます。吸水率が低く（24時間吸水率0.1～0.2%程度、条件・グレードで変動）、長期使用でも寸法変化が少ないため、自動車のコネクタや電子部品のソケットなど精密さと安定性能が求められる用途に適しています。

電気絶縁性も高く、スイッチやリレー部品など電気電子分野で代表的な素材です。PBTはPAより吸湿が少なく、POMより耐熱・耐電気特性に優れるという位置づけで、多用途に用いられます。

PEEK（ポリエーテルエーテルケトン）｜樹脂の中で最高水準の性能

スーパーエンプラの代表格で、現在市販される樹脂中で最高水準の性能を持ちます。連続使用温度が250℃前後に達するほど耐熱性が非常に高く、機械的強度・剛性や耐薬品性も極めて優れています。その信頼性の高さから金属代替材としても用いられ、航空宇宙分野の構造部品や、人体に安全な生体適合性を活かしてインプラント等の医療用途にも使われています。

ただし、価格も非常に高価になるため、必要性能に見合った場合に限り採用されます。設計段階では高温環境や高負荷下で性能を維持できるかを確認し、必要な場合のみ選定するのが望ましいでしょう。

PBI（ポリベンゾイミダゾール）｜樹脂で最高クラスの耐熱性

ガラス転移温度が約427℃、熱分解温度は600℃を超え、荷重たわみ温度は410℃に達するなど、樹脂材料の中で最高クラスの耐熱性を誇るスーパーエンプラです。アルミに匹敵する引張強さや高い耐摩耗性も併せ持ち、半導体製造装置の真空チャンバー部品、石油・化学プラントのシール部品、深井戸の地熱設備など、極限環境向けの用途で採用されています。

ただし、PEEKよりさらに高価であることに加え、非常に硬い材料のため切削加工では超硬工具でも刃物の摩耗が大きく、加工コストも高くなる傾向があります。供給される材料サイズも限定的なため、本当に必要な極限環境用途に限定して採用するのが現実的です。

PAI（ポリアミドイミド）｜無充填樹脂で最高の機械強度

連続使用温度250〜260℃の耐熱性に加え、無充填の状態でも樹脂材料の中で最高クラスの機械的強度を持つスーパーエンプラです。ガラス転移温度は約280℃で、200℃を超える高温環境下でも常温のエンプラに匹敵する強度を維持できます。耐摩耗性・耐クリープ性・耐疲労性にも優れ、軸受やベアリング、自動車のトランスミッション部品など過酷な摺動環境で活躍します。

PEEKよりも高価で、吸水した状態で急加熱すると膨張するリスクがあり、また脆く欠けやすい点に注意が必要です。最大の特性を引き出すにはアフターベーキング処理が必要となるため、加工リードタイムにも影響します。

PI（ポリイミド）｜高温下でも機械・絶縁・寸法安定性を維持

イミド結合による高い耐熱性・絶縁性・寸法安定性を備えたスーパーエンプラです。連続使用温度はグレードによって260〜300℃を超えるものまであり、高温環境下でも電気絶縁性と機械的特性を維持できます。耐放射線性にも優れ、航空宇宙、半導体、原子力など過酷環境向け部品に使われます。

熱硬化性ポリイミドは射出成形ができず、焼結や圧縮成形・切削加工で対応するのが一般的です。PAI・PEIなど類似材料との特性差を理解し、用途に応じた選定が重要です。

PEI（ポリエーテルイミド、ウルテム）｜高耐熱・難燃・電気絶縁

ガラス転移温度約215℃、連続使用温度170℃前後の透明な琥珀色のスーパーエンプラで、SABIC社の「ウルテム（ULTEM）」が代表的なブランドです。高い耐熱性に加え、ハロゲンフリーで難燃性UL94 V-0を満たし、寸法安定性・電気絶縁性にも優れます。

射出成形が可能で、医療機器の滅菌可能部品、航空機内装、電子部品のソケットや基板などに使われます。PAI・PEEKよりも安価で、加工性とコストのバランスから「スーパーエンプラ入門」の位置づけで採用されることが多い材料です。

PTFE（ポリテトラフルオロエチレン、テフロン）｜耐薬品性と非粘着性が突出

連続使用温度260℃の耐熱性、ほぼ全ての酸・アルカリに耐える耐薬品性、非粘着性、低摩擦係数（0.04前後）を兼ね備えたフッ素樹脂の代表格です。フライパンのコーティングで知られる「テフロン」はPTFEの商標名で、化学プラントのシール、半導体製造装置の薬液配管、医療用カテーテルなどに幅広く使われます。

ただし溶融粘度が極めて高いため射出成形ができず、圧縮成形＋焼結や切削加工が主な加工方法となります。機械的強度はそれほど高くなく、クリープ（クリープ変形）を起こしやすいため、構造部材としての使用には注意が必要です。

PFA（ペルフルオロアルコキシアルカン）｜PTFE同等の耐熱と加工性を両立

PTFEとほぼ同等の耐熱性（連続260℃）・耐薬品性・絶縁性を持ちながら、溶融粘度が低く射出成形・押出成形が可能なフッ素樹脂です。PTFEより硬度も高く、半導体製造装置の薬液ボトル、医薬品容器、流体機器の継手などに採用されます。

PTFEより高価で、また機械強度はPCTFEには及びませんが、複雑形状を成形できる点が大きなメリットです。近年は供給制約が話題となることもあり、代替としてPTFEやPEEKが検討されるケースもあります。

PPS（ポリフェニレンサルファイド）｜耐熱200℃超で寸法安定性が高い

結晶性のスーパーエンプラで、連続使用温度200〜220℃、吸水率0.05%以下と非常に低く、寸法安定性に優れます。自動車のエンジン周辺部品、燃料系部品、電気電子分野のコネクタなど、高温・吸湿・耐薬品性が同時に求められる用途で広く採用されています。

ガラス繊維強化グレードが一般的で、無充填グレードは脆い傾向があります。射出成形・切削加工の両方に対応できますが、結晶性樹脂特有の成形収縮と反りに対する金型設計上の配慮が必要です。

紙ベーク／布ベーク／ガラスエポキシ｜絶縁・機械強度を兼ね備える熱硬化性積層板

フェノール樹脂やエポキシ樹脂に紙・布・ガラス布を含浸し積層・硬化させた熱硬化性樹脂積層板で、絶縁体として古くから使われています。紙ベークライトは連続使用温度130℃前後、絶縁性に優れ低コストで、電気部品のベースプレートなどに多用されます。布ベークライトは紙より機械強度に優れますが、紫外線や吸湿には弱く、欠けやすい性質があります。

ガラスエポキシは布ベークライトより硬く耐熱性が高く、機械的強度・断熱性・絶縁性のバランスに優れます。ただし切削時に発生する粉塵は人体に影響を与えるため、吸塵機による集塵が必須です。射出成形には対応できず、板材・丸棒から切削加工する用途が中心になります。

上記の他にも、例えばPPS（ポリフェニレンサルファイド）は耐熱性200℃超で吸水性が低く、自動車のエンジン周辺部品など高温環境向け、PTFE（テフロン）は耐薬品性と絶縁性で突出したスーパーエンプラなど、用途に応じた特殊エンプラがあります。

選定にあたっては、各材料の強み（耐熱性、強度、耐摩耗・摺動性、絶縁性、耐薬品性など）と弱点（吸湿性や成形難易度、価格など）を把握し、求める性能を過不足なく満たす材料を選ぶことが肝心です。

特に重要なポイントとして、最終製品の使用温度環境と必要な耐熱グレード、荷重や衝撃への耐性、加工方法の適合性を事前によく検討すると、最適なエンプラ選定に繋がります。

主要材料一覧（連続使用温度・特長・用途）

本書で扱う主な樹脂材料を、汎用樹脂・エンプラ・スーパーエンプラ・フッ素樹脂・熱硬化性樹脂積層板・バイオプラに分類して下表にまとめました。連続使用温度はメーカー・グレードにより幅があるため代表値を示しています。

用途・ロット数に応じて選択

エンプラ部品を製造する方法として代表的なのが射出成形（インジェクション）と切削加工（機械加工）です。

それぞれ長所・短所や設計上の注意点が異なるため、用途・ロット数に応じて適切な方法を選択する必要があります。

射出成形｜大量生産に適しているが、金型は高額

溶融した樹脂を金型に射出して成形する方法で、大量生産に適しています。一度金型を作ればサイクルタイムが数十秒程度で自動的に部品を量産でき、単品コストは極めて低く抑えられます。

ただし、初期コストとして高額な金型費用が発生するため、十分な生産数で金型代を回収できる場合に有利です（概算では数百個～数千個の生産が一つの損益分岐点となり、この数量を大きく超えると射出成形の方が総コストが安くなります）。

設計面では、射出成形には材料固有の成形収縮が伴い、金型内で冷却固化する過程で寸法変化が生じます。金型温度やゲート位置によっても収縮率が変わるため、狙い通りの寸法を得るには金型寸法をあらかじめ補正して設計する必要があります。

また、射出品は冷却過程で内部に残留応力が生じたり、繊維強化樹脂では樹脂の流れ方向に性質が偏る（繊維配向による異方性）こともあります。そのため反り変形や寸法ばらつきが発生しないよう、金型設計・成形条件を最適化することが重要です。加えて、金型から成形品を取り出す際には抜き勾配（ドラフト）やアンダーカットの有無など形状上の制約があるため、製品設計段階から射出成形を前提とした配慮が必要です。

一方、複雑な三次元形状を一体成形でき、組立部品を削減して一体化できる点や、表面テクスチャ付与など金型加工による高度な見た目品質も実現できる点は射出成形の大きなメリットです。

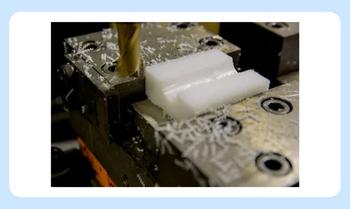

切削加工｜試作・少量生産に適しているが、樹脂の場合は寸法変形に注意

エンプラの丸棒材や板材からNC旋盤・マシニングセンタ等で切削して目的形状を作る方法で、試作や少量生産に向いています。金型を作らずに済むため初期費用がゼロから始められ、小ロット（数個～数百個）であれば総コストを低く抑えられます。

また、機械加工は加工者のスキルや工作機械の精度によっては±0.01mm台の非常に高い寸法精度を実現することも可能で、寸法要求が厳しい部品では有効な手段です。ただし、樹脂は金属に比べ熱伝導率が低く加工熱が逃げにくいため、局所的に材料が加熱して溶けたり歪んだりしやすいという課題があります。

特に切削中の発熱で素材が膨張すると寸法精度に影響しますし、熱で樹脂が軟化すると切り粉が溶着して仕上げ面が荒れる恐れがあります。対策として切削条件の最適化（適切な回転数・送りで低負荷切削を行う、エアブローなどで冷却する、工具摩耗に注意する等）や、必要に応じクーラントの使い分け（例えばPBT切削では水冷よりエア冷却が望ましい）が挙げられます。

また、樹脂素材は加工中のクランプ応力や切削応力で内部に残留応力が生じ、加工後しばらくしてから歪むこともあるため、高精度が要求される場合はアニール処理による歪み取りが有効です。

形状面では、切削加工は基本的にブロックや丸棒からの削り出しのため素材歩留まりが悪く、複雑な内部形状やアンダーカット形状は機械加工だけで実現困難な場合があります（追加の放電加工や治具加工が必要になる）。

また、大量生産には一品一様の加工で時間がかかるため不向きです。

したがって試作段階では切削で素早く製品化し、量産移行時に射出成形に切り替えるという使い分けも一般的です。

切削加工の進め方と注意点

樹脂の切削加工は金属に比べて加工自体は容易ですが、樹脂特有の熱・吸水・残留応力に起因する課題が出やすく、設計者・加工者の双方に配慮が求められます。本節では、寸法精度を安定させるためのアニール処理、工具選定、加工後のネジ強度補強について整理します。

アニール処理による残留応力の除去

押出材や鋳造材には製造時の熱履歴に起因する残留応力が残っており、これを切削で一部除去すると応力バランスが崩れ、反り・割れ・寸法変化の原因になります。これを防ぐために、加工前または荒加工後にアニール処理（焼きなまし）を施し、残留応力を意図的に開放します。

アニール温度の目安は、結晶性樹脂ではガラス転移点（Tg）より10〜30℃高い温度、非結晶性樹脂ではTgより20〜30℃低い温度です。ただしPTFEや66ナイロンなど一部の材質では効果が出にくいことが知られており、また熱硬化性樹脂はアフターベーキングという別工程で扱います。

高精度部品や薄肉部品ではアニール処理の有無で寸法安定性が大きく変わるため、材料選定と合わせて加工フローの中で計画しておくと良いでしょう。

工具選定とコーティング

汎用エンプラは超硬工具にDLC（ダイヤモンドライクカーボン）コーティングを施したものが標準的な選択肢です。耐摩耗性に優れ、切り屑の溶着を抑える効果もあるため、POMやMCナイロンのような切削性の良い材質では特に安定した加工が可能です。

PBIのようにアルミ並みの硬さを持つスーパーエンプラ、ガラス繊維やカーボン繊維が添加された複合グレード、CFRP・ガラスエポキシなどの積層材では、超硬工具の摩耗が極端に早くなります。

これらの材料では多結晶ダイヤモンド焼結体（PCD）工具の使用が有効で、長寿命と良好な仕上面が得られます。ただし、PCDは炭素元素が鉄系材料に拡散するため、鉄系部品の加工には使用できない点に注意が必要です。

ネジ穴の強度補強（ヘリサート／エンザート）

樹脂部品では金属に比べてネジ山の強度が低く、繰返し締結や高トルクではネジ山の崩れや空転が発生しがちです。これを防ぐ標準的な手法が、金属製インサート（ヘリサートやエンザート）の埋め込みです。

ヘリサートはコイル状のステンレス製インサートで、専用タップで下穴ねじを切ってから挿入します。エンザートはタッピング式の一体型インサートで、樹脂やアルミに対し下穴のみで自己切削しながら埋め込めるため、現場での取扱いが容易です。

基本はエンザート、サイズや位置の制約でエンザートが入らない場合にヘリサートを選定する、という使い分けが実務的です。電子機器筐体や半導体製造装置部品など、繰返し分解組立が想定される樹脂部品では、設計段階でインサート前提のネジ穴設計を行うのが望ましいといえます。

バリ取り・面取り・表面仕上げ

樹脂は粘りがあるため、切削後にはエッジに微細なバリが残りやすく、特に貫通穴や薄肉部では機能・組立に支障が出る場合があります。一般的にはC0.2〜0.5程度の面取りを図面で明示し、機械加工に組み込むほか、手作業によるバリ取りや、PCD工具を用いた鏡面切削仕上げを採用するケースもあります。

光学部品や摺動部では仕上面粗さが性能に直結するため、加工条件と仕上工程を一括で設計することが重要です。

金属よりも膨張しやすいことを考慮し公差を決定

エンプラ製品の設計において、寸法精度や安定性を確保するには金属とは異なるアプローチが必要です。樹脂特有の熱膨張や吸湿による影響、加工法ごとの特性、残留応力による変形リスクなどを考慮した公差設計のポイントを解説します。

樹脂特有の公差設計と現実的な精度限界

樹脂部品の寸法公差設計は、金属部品とは異なる発想が必要です。

まず前提として、製造上どんな加工法でも図面通りの寸法に完全一致させることは不可能であり、許容できる誤差範囲（公差）を設定することが求められます。

しかし、樹脂は熱膨張係数が金属の10倍以上になる場合もあり、さらに吸湿によっても寸法が変化しやすい素材です。

例えばナイロン（PA）は、環境湿度50%と乾燥状態とで数％も寸法が変わることがあるため、金属と同じ感覚で公差を設定すると使用環境下で嵌合不良を起こしかねません。金属加工品なら±0.01mmの公差も珍しくありませんが、樹脂では現実的に±0.05～±0.1mm程度が限界となるケースが多いのです。

実際、一般的な射出成形品（非強化樹脂）では、特別な管理をしない状態で達成できる公差は数十ミリの寸法に対し±0.1～±0.3mm程度が標準ラインとされています。小型で単純な形状なら±0.05mmといった精密公差も不可能ではありませんが、その場合は材料選定・金型構造・成形条件まで高度に管理する必要があります。

設計者は「プラスチック部品の精度には限界がある」という現実的な公差範囲をまず理解し、機能上問題ない範囲で公差を緩和すること、どうしても厳しい精度が必要な場合はそれによるコスト増や歩留まり低下を覚悟することが求められます。

環境変化と経時変化による寸法への影響と対策

環境変化と経時変化による寸法影響: 樹脂寸法は温度・湿度など環境条件や時間経過によっても変化します。

例えば、成形直後は樹脂がまだ熱を持っており、室温に落ち着くまでに0.1～0.3%程度収縮することも珍しくありません。材料によっては、成形直後は内部応力で寸法が微妙に歪んでいても、しばらく置くと安定する場合もあります。

こうした変化を無視して図面通りに加工してしまうと、実使用環境で組立不良を招く恐れがあります。

対策として、設計段階では「最終使用環境での寸法」を基準に逆算して公差・寸法を決めることが推奨されます。

例えば、高湿度環境で使われるナイロン部品なら、その環境で吸湿後に所定寸法になるよう設計し、成形時は乾燥状態で若干縮小した寸法になることを織り込む、といった配慮です。

また、温度変化がある場合は樹脂の熱膨張係数も考慮し、使用温度範囲でガタつきや過大な締め代が生じないようクリアランスを設定します。

加工方法（射出成形・切削加工）ごとの公差アプローチ

射出成形は量産向きですが材料収縮の影響が避けられず、図面通りの寸法を得るには金型側での寸法補正が必要になります。またゲート位置や冷却ムラによって成形品個々の寸法にばらつきが出るため、公差内に収めるには成形条件の最適化や金型調整（試作→測定→金型修正のループ）が現実的なアプローチになります。

一方、切削加工は素材自体の収縮がないため比較的精度を出しやすいですが、先述のように加工熱やクランプによる変形に注意が必要です。

どちらの加工法でも、樹脂特有の寸法誤差要因（熱膨張・吸湿・残留応力など）を理解し、必要に応じて加工後の安定化処理を行うことが重要です。

例えば、高精度が必要な樹脂切削部品では、加工後に安定化のため時効（しばらく室温放置）やアニール（低温熱処理）を行ってから再度仕上げ加工することがあります。

射出成形品でも、光学部品など高精度部品では成形後に全数アニール処理して応力を抜き、変形を抑えるケースがあります。

残留応力と加工後の変形防止策

残留応力と加工後の変形対策: 樹脂製品は成形直後や加工直後には寸法が出ていても、時間とともに残留応力の解放や環境変化で変形する場合があります。

例えば切削加工では、外力や熱によって樹脂内部にエネルギーが蓄積された状態（残留応力）となり、後から反りや寸法変化を引き起こすことがあります。薄肉板や偏肉形状の部品では特に顕著で、実際に組み立てたら部品が歪んで動かない・異音が出るといったトラブル例もあります。

この対策として有効なのがアニール処理で、成形品や加工品に適切な温度で熱を加えて内部歪みを緩和し、残留応力を除去する方法です。

アニールにより寸法が安定し、納品後の変形リスクを低減できます。設計者は必要に応じて加工業者と相談し、残留応力対策が可能か（例えばアニール設備の有無）を確認するとよいでしょう。

JIS・ISOなどの規格活用のポイント

最後に、公差設計では「一般公差」の規格活用も有効です。図面中に個別寸法ごとの公差を全て指示するのではなく、切削加工品では「未注記寸法はJIS B 0405 中級」などとまとめて指示すれば標準的な許容差が適用されます。

さらに、プラスチック成形品に特化した国際規格ISO 20457があり、こちらでは材料の収縮係数を設計に反映させることが推奨されています。

規格値はあくまで目安ですが、活用することで加工業者との認識ズレを減らし不良・手直しを防ぐ効果が期待できます。

射出成形の設計留意点

射出成形は量産部品の主流工法ですが、樹脂の収縮挙動、金型構造、製品形状の三要素が密接に関係するため、設計段階での配慮が品質と歩留まりを大きく左右します。本章では切削加工との比較設計上、最低限押さえておきたいポイントを概観します。

成形収縮と寸法精度

樹脂は冷却過程で収縮し、その量は材質ごとに異なります。結晶性樹脂（POM、PA、PBT、PPS、PEEKなど）は概ね1.5〜2.5％と大きく、非結晶性樹脂（PC、PMMA、ABS、PSU、PEI など）は0.4〜0.8％程度と小さいのが一般的です。

さらにガラス繊維などのフィラー添加により収縮率と異方性が変化するため、寸法公差を狭く取りたい部品では材料グレードと流動方向を踏まえた金型設計が必要です。

金型設計の基本要素

金型は、樹脂を流し込むゲートとランナー、成形品を押し出すエジェクタピン、温度を均一に保つ冷却回路、ガスを逃すガス抜きの4要素で構成されます。

ゲート位置はウェルドラインやヒケの位置を決め、冷却回路の均一性は反りに直結します。スーパーエンプラのように成形温度が高い樹脂では、金型鋼種の選定と熱管理がより一層重要になります。

製品形状の制約

射出成形品では、肉厚を可能な限り均一に保つ（一般に1〜4mm、肉厚差はおおむね基本肉厚の±25％以内）ことがヒケや反りを抑える基本原則です。

リブは基本肉厚の50〜70％を目安にし、ボスは外径を肉厚の2倍程度に抑えます。コーナーには応力集中を避ける角R、抜き勾配（一般に0.5〜2°）、アンダーカット回避といった配慮も必要です。

これらの形状制約は射出成形特有のもので、切削加工では基本的に制約を受けません。

逆に、量産数量が多い・複雑形状で抜き勾配が成立する・コストを最優先する場合には、射出成形が圧倒的に有利になります。

設計段階で量産規模と形状の両面から工法を判断することが、最終コストを最小化する最大のポイントです。

材料や形状、生産個数のバランスを見極める

製品設計者は、エンプラ部品の量産コストに与える自分の設計の影響についても意識しておく必要があります。材質・形状・精度の選択が生産性やコストにどう響くか、主なポイントを解説します。

材料コストと特性のトレードオフ｜オーバースペックな材料は避ける

エンプラ材料の価格帯は大きく幅があります。ABSやポリプロピレンなど汎用樹脂に近いものは安価ですが、POMやPA、PCといった代表的エンプラはそれより高価になります。またスーパーエンプラ（PEEKやLCP、PPSなど）は非常に高価です。

従って必要以上に高性能な材料を選ぶと部品単価が上がりすぎ、製品全体のコストを圧迫します。

例えば、80℃環境で使うだけなのにPEEKを選ぶのは過剰性能でコスト高につながります。材料選定時には「要求性能を満たす中で最も低コストな材料」を探すアプローチが重要です。

またガラス繊維などで強化グレードにすると材料単価も上がりますし、成形時の金型摩耗も激しくなるためメンテナンス費用増（＝長期コスト増）にもつながります。

このように材料特性とコストのバランスを考慮することが必要です。

金型費用の回収と損益分岐｜金型費と生産数のバランスを考慮

射出成形では金型費という大きな初期投資が必要です。精密な金型ほど高価になり、型サイズが大きい・キャビ数が多い・機構が複雑（スライド多数など）になるほど費用が増大します。

一般に金型費は数十万円～数百万円、精密部品や多型取り金型では数百万円～数千万円に達することもあります。その金型費を製品単価の中で回収するには、製造ロット数との兼ね合いが問題になります。

「何個生産すれば金型費をペイできるか」は損益計算の基本で、例えば200万円の金型で500個しか作らない場合、一個あたり4000円が金型償却コストとなり割高です。このケースでは切削加工で500個作った方が安く済む可能性が高いでしょう。

射出成形が有利になるのは数千～数万個以上の量産、もしくは製品寿命が長く長期にわたり追加生産が見込まれる場合です。

設計段階で生産見込み数が不透明な場合は、まず切削加工で市場テストをし、需要拡大に合わせて射出成形金型を起こす、といった段階的戦略も有効です。

形状の複雑さと生産性｜射出サイクルや肉厚の設計がポイント

製品形状が複雑になるほど、金型構造も複雑化しコストアップします（スライド機構の増加、型加工工数の増大など）。さらに射出成形サイクルにも影響します。

例えば、アンダーカット対応の油圧スライドがあると、成形1サイクル内でそのスライドを動かすための時間が加算されサイクルが伸びます。また部品点数が多い金型は故障リスクも上がり、生産ロス（ライン停止）のリスクも増えます。従って設計はできるだけシンプルにし、どうしても必要でない複雑機構は避ける方が量産上有利です。

また、肉厚の設計もサイクルタイムを左右します。厚肉部品は冷却に時間がかかり、1ショットあたりの成形時間が長くなります。同じ材料・同じプレスでも、肉厚を半分にすれば冷却時間も大幅短縮でき、生産性は向上します。

もちろん、強度との兼ね合いですが、不要に厚い設計はコスト高につながることを意識しましょう。

公差・品質要求とコスト｜必要以上の精度・外観を求めない

製品に要求される寸法公差や外観品質レベルも、コストに影響します。例えば成形品で±0.05mmの公差を維持するには、材料ロット管理・成形機の精密制御・厳密な金型精度など多くの管理コストが掛かります。場合によっては検査工数（全数測定や選別）が増えることもあり、トータルコストが上昇します。必要以上に厳しい公差を指定しないことが大切です。

外観についても、例えば鏡面仕上げにすれば金型研磨に手間がかかり、キズ不良を避けるためのクリーン度維持や検査も必要です。シボ仕上げなら多少のキズは目立たず品質基準を満たしやすいなど、要求水準とコストはトレードオフになります。

設計者は「この部品に本当にそこまでの精度・美観が必要か？」を自問し、必要なところにのみ高い品質要求を課すメリハリが重要です。

部品点数削減 vs. 金型コスト｜すべてを１つのパーツで作ろうとしない

エンプラ設計では、複数の機能を一体化して部品点数を削減できることが利点ですが、一方で単一部品が非常に複雑になると上記のように金型費や不良リスクが増します。

例えば、本来2パーツ+ネジ留めで構成していた筐体を1パーツに統合した場合、ネジボスやフックなど多数のアンダーカットが必要になり金型価格が跳ね上がるかもしれません。

このあたりは組立コスト（部品点数×組付工賃）と金型コストのトレードオフで、総合的に見て有利な方を選びます。最近は射出成形後に別パーツを溶着（超音波溶着や振動溶着）して組立を省く方法もあるので、必要に応じ検討します。

以上を踏まえ、設計者は生産・コストエンジニアリングの視点を持つことが重要です。

試作段階から製造部門や金型メーカーと議論し、「この設計だと金型構造が難しくコスト高になりそう」「この公差は厳しすぎるので緩和できないか」などフィードバックを取り入れると良いでしょう。

最終的には、要求性能とコストのバランスが取れた設計こそが量産に適した優れた製品設計と言えます。
